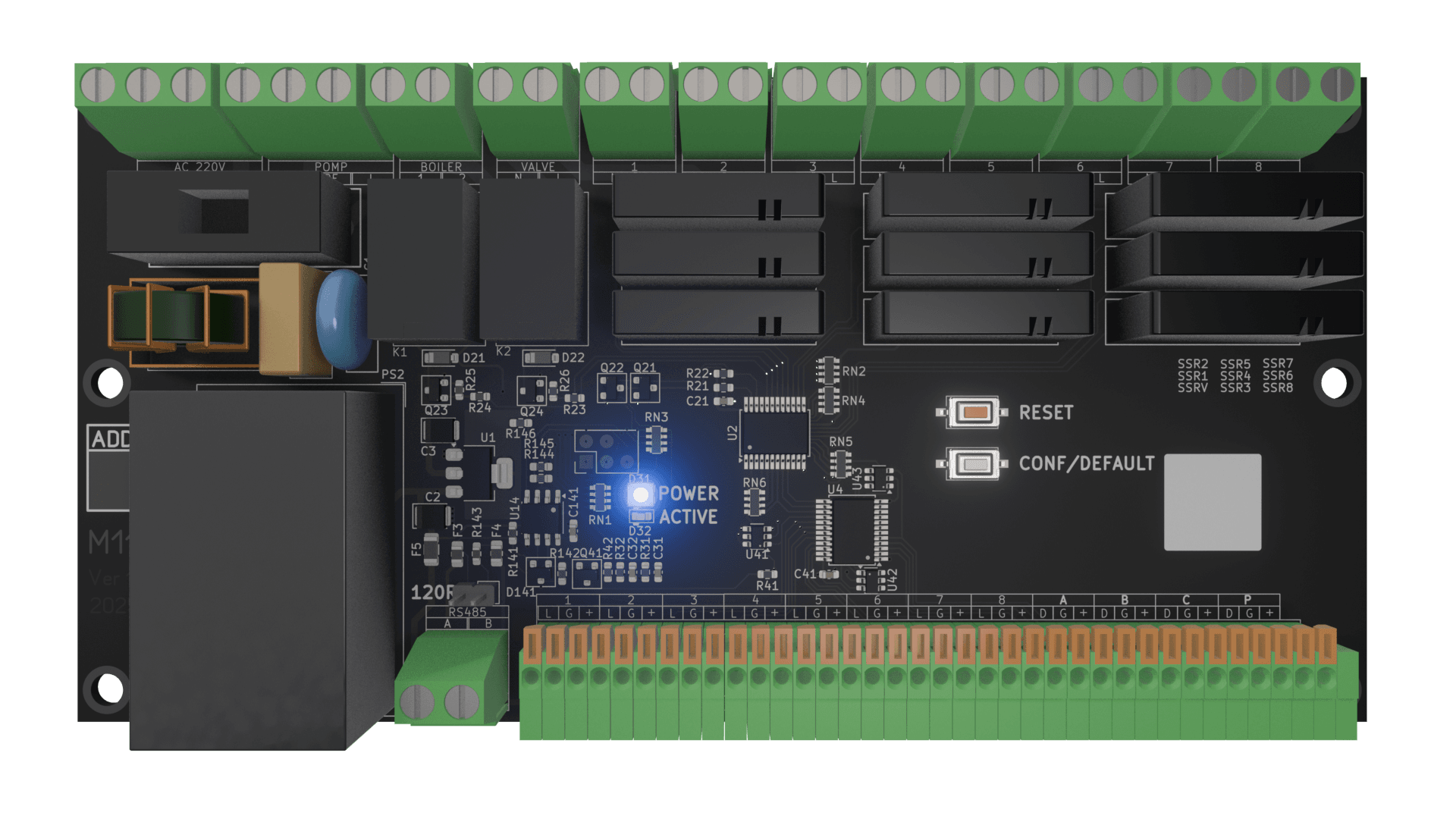

Контроллер M1111

M1111 — специализированный контроллер для управления узлом отопления. Работает от сети 220 В и предназначен для автоматизации коллекторных систем отопления, котлов и насосного оборудования.

Интерфейсы выходов

Выход управления котлом — сухой контакт, замыкающий управляющую цепь котла и подающий команду на включение.

Выход 220 В (L + N) для управления насосом циркуляции.

Выход 220 В (L + N) для управления общей термоголовкой, перекрывающей или открывающей весь коллектор.

8 твердотельных выходов 220 В (L + N) для управления термоголовками контуров отопления. Выходы работают бесшумно и рассчитаны на длительную эксплуатацию.

Интерфейсы входов

8 входов для подключения комнатных термостатов. Поддерживаются как простые замыкающие контакты, так и фирменные термостаты D21.

Вход A — датчик температуры подачи (I²C).

Вход B — датчик температуры обратки (I²C).

Вход C — датчик температуры смеси после общей термоголовки (I²C).

Вход P — датчик температуры насоса (I²C).

Подключение

Контроллер питается напрямую от сети 220 В и не требует дополнительных блоков питания.

Подключение исполнительных устройств выполняется напрямую: насосы, термоголовки и котёл подключаются к соответствующим выходам контроллера.

Подробные схемы подключения и рекомендации доступны в разделе "Подключение".

Сценарии

Контроллер поддерживает гибкую настройку сценариев. Сценарии строятся на основе триггеров, условий и действий, с поддержкой задержек и срабатывания по времени.

Также доступны готовые шаблоны сценариев, позволяющие быстро настроить типовую логику работы без сложной конфигурации.

Для настройки сценариев не требуется привлечение специалистов или программистов — вся логика легко настраивается через интерфейс.

Удалённое управление

Устройства имеют веб-интерфейс, который позволяет самостоятельно подключаться из дома или из любой точки мира при пробросе порта на роутере.

Также доступно управление через аккаунт в "СМ Облако" — можно управлять устройствами дистанционно через облачный сервис без прямого подключения.

Поддерживается голосовое управление через Алису для удобного управления сценариями и устройствами без открытия веб-интерфейса.

Контроллер можно интегрировать в ваш умный дом через протоколы MQTT или Modbus, обеспечивая взаимодействие с другими системами.

Расширение

M1111 может выступать в качестве сервера, расширяя количество входов и выходов различных типов при помощи других контроллеров серии "М" или датчиков серии "D", подключаемых напрямую через проводную линию RS485 или локальную сеть.

Также возможно расширение интерфейсов других контроллеров серии "М" в роли сервера, при этом M1111 подключается к ним как клиент, также через проводную линию или локальную сеть.
